Pomiar pojemności akumulatora Jak wykonać skuteczny test i interpretować wyniki

Pomiar pojemności akumulatora jest kluczowy dla oceny jego stanu technicznego i przewidywania żywotności. Wiedza na ten temat pozwala na efektywne zarządzanie energią w pojazdach, narzędziach i urządzeniach elektronicznych. W tym artykule przedstawimy kompleksowy przewodnik, który krok po kroku wyjaśni, jak przeprowadzić pomiar pojemności różnych typów akumulatorów oraz jak interpretować uzyskane wyniki.

Jak zmierzyć pojemność akumulatora? Pomiar pojemności wykonuje się najczęściej metodą testów ładowania i rozładowania, mierząc prąd oraz czas pracy akumulatora pod obciążeniem.

Co oznacza pojemność nominalna akumulatora? Pojemność nominalna to wartość podana przez producenta, wyrażona w amperogodzinach (Ah), określająca ilość ładunku, jaką akumulator może teoretycznie przechować.

Jakie urządzenia są potrzebne do pomiaru pojemności? Do pomiaru można użyć testerów pojemności, mierników multimetrowych z funkcją pomiaru prądu, a także specjalistycznych analizatorów akumulatorów.

Czy pomiar pojemności różni się dla różnych rodzajów akumulatorów? Tak, metody i dokładność pomiaru mogą się różnić w zależności od typu akumulatora (kwasowo-ołowiowe, AGM, żelowe, litowo-jonowe).

Jakie błędy najczęściej występują podczas pomiaru pojemności? Najczęstsze błędy to niewłaściwe przygotowanie akumulatora, pomiar przy nieodpowiedniej temperaturze, czy zbyt krótki czas testu.

Jak warunki środowiskowe wpływają na pomiar? Temperatura i wilgotność mogą znacząco wpłynąć na wyniki pomiarów, dlatego ważne jest przeprowadzanie testów w kontrolowanych warunkach.

Jak interpretować wyniki pomiaru pojemności? Wynik należy porównać z pojemnością nominalną i uwzględnić spadki wynikające z zużycia oraz warunków testu.

Pomiar pojemności akumulatora – podstawowe pojęcia

Pojemność akumulatora to parametr określający, jaką ilość ładunku elektrycznego jest w stanie zgromadzić i oddać podczas rozładowania. Wyrażana jest najczęściej w amperogodzinach (Ah). Z mojego doświadczenia wynika, że często spotykane jest mylenie pojemności nominalnej z rzeczywistą – ta druga zależy od stanu zużycia, sposobu użytkowania oraz warunków testu.

W praktyce pojemność akumulatora fizycznie reprezentuje zdolność magazynowania energii w postaci chemicznej oraz jej konwersji na prąd elektryczny. Im wyższa pojemność, tym dłuższy czas pracy urządzenia lub pojazdu na jednym ładowaniu.

Pojemność nominalna jest podawana przez producenta i służy jako punkt odniesienia, natomiast rzeczywista pojemność może się różnić ze względu na zużycie, temperaturę, wiek akumulatora i sposób pomiaru.

Rodzaje akumulatorów i ich wpływ na pomiar pojemności

Różne typy akumulatorów mają odmienne właściwości chemiczne i konstrukcyjne, co wpływa na ich zachowanie podczas testów.

• Akumulatory kwasowo-ołowiowe – najpopularniejsze w motoryzacji, charakteryzują się wysoką masą i stosunkowo niskim kosztem. Pojemność mierzy się tutaj przede wszystkim przez testy rozładowania i ładowania, jednak są wrażliwe na głębokie rozładowania.
• Akumulatory żelowe – odmiana kwasowo-ołowiowa z elektrolitem w formie żelu. Wymagają innych parametrów testowania, gdyż ich charakterystyka ładowania i rozładowania jest odmienna, a pomiary napięcia mogą być mniej miarodajne.
• Akumulatory AGM – podobne do żelowych, ale elektrolit jest wchłonięty w separatorach. Są bardziej odporne na wibracje, a testy pojemności muszą uwzględniać specyfikę ich chemii.
• Akumulatory litowo-jonowe – coraz popularniejsze w elektronice i pojazdach elektrycznych. Ich pojemność mierzy się często za pomocą specjalistycznych testerów, które uwzględniają stan ogniw i parametry bezpieczeństwa.

Dobór metody pomiaru pojemności jest ściśle powiązany z typem akumulatora oraz jego zastosowaniem.

Metody pomiaru pojemności akumulatora

Pomiar napięcia i jego ograniczenia

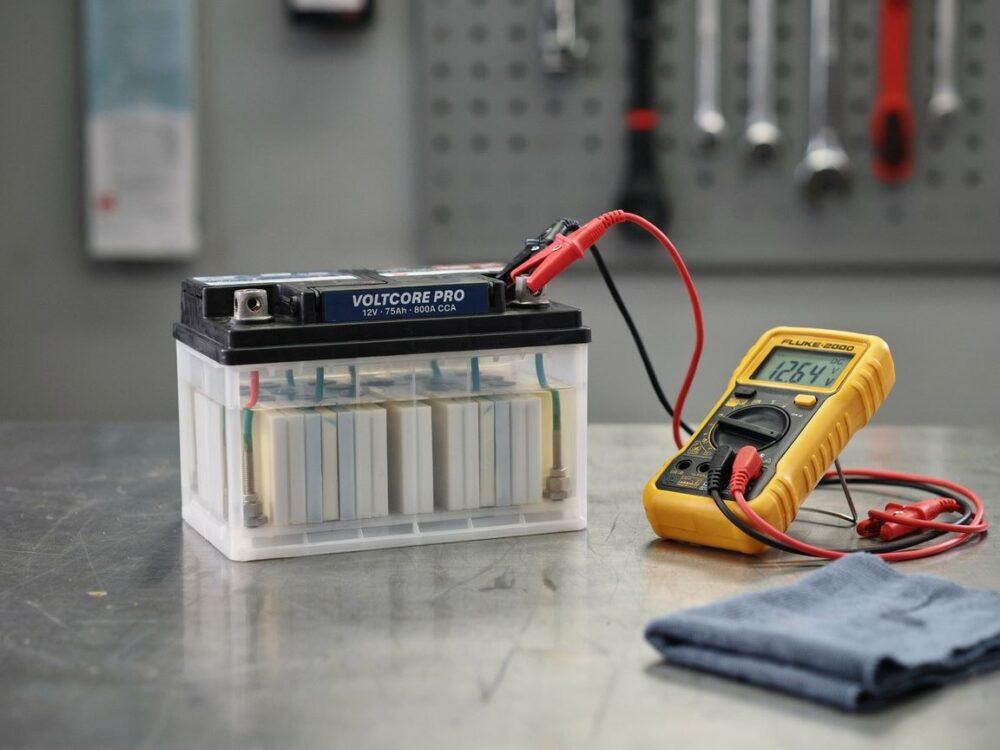

Najprostsza metoda opiera się na pomiarze napięcia spoczynkowego akumulatora. Napięcie daje orientacyjną informację o stanie naładowania, ale nie jest bezpośrednim wskaźnikiem pojemności. Na przykład, akumulator 12V o napięciu 12,6 V jest naładowany w ~100%, ale napięcie 12,0 V może wskazywać na rozładowanie około 50%. Jednakże napięcie może być mylące, gdy akumulator jest niedawno ładowany lub rozładowywany.

Z mojego doświadczenia wynika, że pomiar samego napięcia sprawdza się jedynie jako szybka diagnostyka orientacyjna, ale nie zastąpi testu pojemności, zwłaszcza przy diagnozie zużycia.

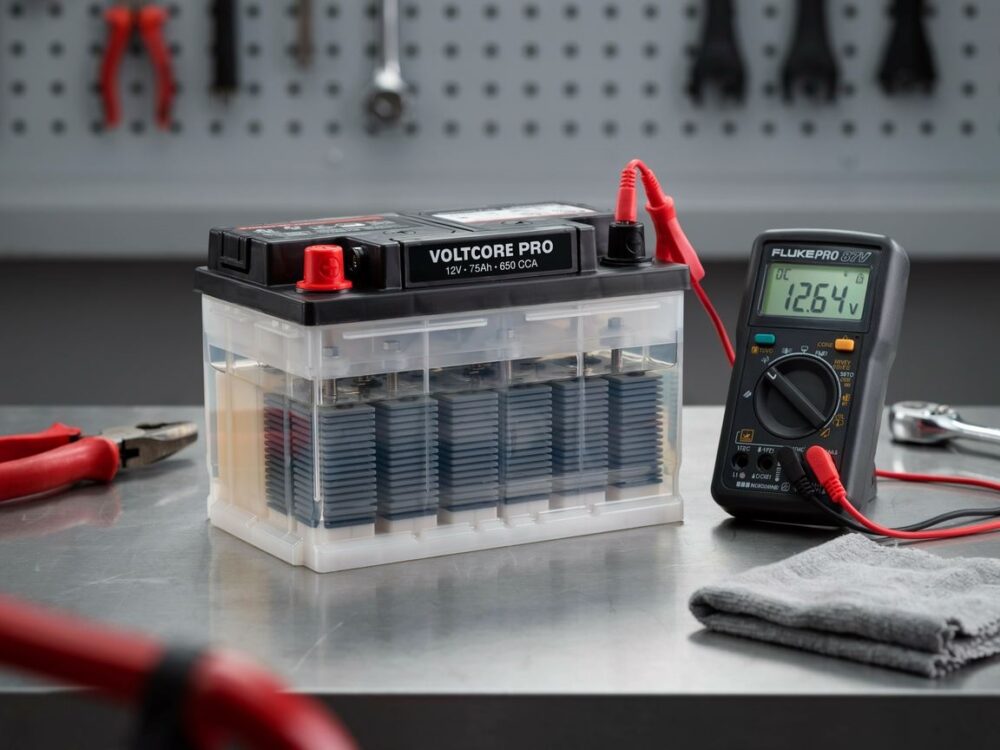

Test ładowania i rozładowania

To najbardziej dokładna metoda, polegająca na pełnym naładowaniu akumulatora, a następnie rozładowaniu go pod kontrolowanym obciążeniem do określonego napięcia odcięcia. Mierzy się wówczas prąd rozładowania i czas, co pozwala obliczyć rzeczywistą pojemność w amperogodzinach (Ah):

Pojemność (Ah) = (Prąd rozładowania [A]) × (Czas rozładowania [h])

Dzięki temu testowi można dokładnie ocenić stan akumulatora i jego zdolność do przechowywania energii. Wymaga on jednak specjalistycznego sprzętu i czasu – rozładowanie akumulatora może trwać od kilkunastu minut do kilku godzin.

Wykorzystanie testerów pojemności

Na rynku dostępne są urządzenia dedykowane do pomiaru pojemności, które automatycznie wykonują testy obciążeniowe, analizując napięcie, prąd i czas rozładowania. Niektóre testery pozwalają również na diagnostykę wewnętrznej rezystancji i inne parametry świadczące o stanie technicznym.

Tester pojemności akumulatora domowy jest prostym urządzeniem, które często łączy funkcje miernika napięcia i testera obciążeniowego, odpowiedniego do użytku amatorskiego. Profesjonalne testery oferują bardziej zaawansowane analizy i szczegółowe raporty.

Jak wykonać pomiar pojemności akumulatora krok po kroku

Przygotowanie akumulatora do testu

Zanim przystąpisz do pomiaru, upewnij się, że akumulator jest w pełni naładowany i ma temperaturę pokojową (około 20–25°C). Z mojego doświadczenia wynika, że pomiary wykonane przy niskich temperaturach (poniżej 10°C) mogą być zaniżone nawet o 20%.

Należy także oczyścić klemy i połączenia, aby uniknąć błędów spowodowanych oporem kontaktowym. Wyłącz wszystkie odbiorniki prądu – światła, radio i inne urządzenia.

Pomiary w warunkach domowych

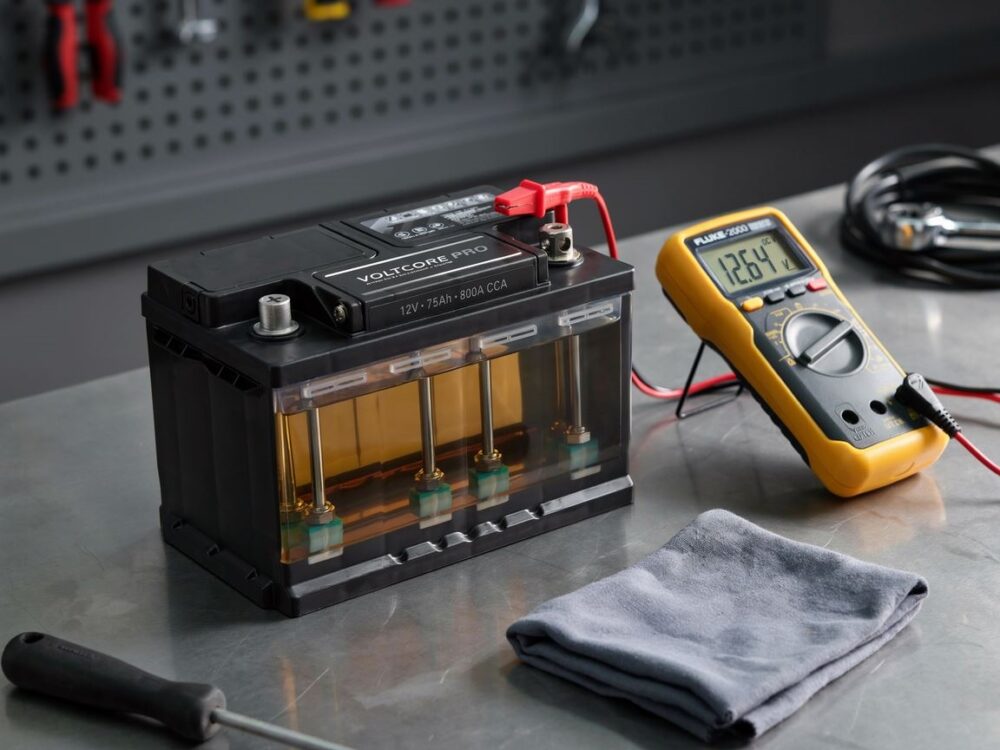

Dla użytkowników domowych rekomenduję użycie prostego testera pojemności lub multimetru z funkcją pomiaru napięcia i prądu. Przykładowa procedura:

1. Naładuj akumulator do pełna za pomocą odpowiedniej ładowarki.
2. Odłącz akumulator od układu i podłącz tester.
3. Wykonaj test obciążeniowy – np. rozładuj akumulator pod stałym napięciem lub prądem w zależności od specyfikacji testera.
4. Odczytaj czas pracy i prąd, by obliczyć pojemność.

W warunkach domowych często ogranicza nas brak specjalistycznego sprzętu, dlatego test napięcia i prosty test obciążeniowy mogą dać wystarczające informacje o stanie akumulatora.

Pomiar w warunkach warsztatowych

W serwisach stosuje się profesjonalne analizatory, które wykonują:

• Pełny test ładowania i rozładowania.
• Pomiar rezystancji wewnętrznej.
• Diagnostykę zdrowotną ogniw (zwłaszcza w akumulatorach litowo-jonowych).

Test przeprowadza się zgodnie z normami producenta i zaleceniami branżowymi. Wyniki są precyzyjne i pozwalają na dokładną ocenę żywotności akumulatora.

Interpretacja wyników pomiaru pojemności

Co oznacza pojemność nominalna i rzeczywista?

Pojemność nominalna to wartość fabryczna, często mierzona w idealnych warunkach. Rzeczywista pojemność może być niższa z powodu wieku, zużycia i warunków pracy.

W praktyce, jeśli pojemność rzeczywista spada poniżej 80% pojemności nominalnej, akumulator jest uważany za zużyty i powinien zostać wymieniony.

Najczęstsze błędy i jak ich unikać

Najczęstsze błędy to:

• Pomiar przy niedoładowanym akumulatorze.
• Brak ustabilizowania temperatury.
• Niewłaściwe obciążenie podczas testu.
• Zbyt krótki czas pomiaru.

Z mojego doświadczenia wynika, że najlepsze wyniki osiąga się przez dokładne przygotowanie i wykonanie testu zgodnie z instrukcją producenta sprzętu.

Wpływ warunków środowiskowych na pomiar pojemności

Temperatura znacząco wpływa na wyniki pomiarów – im niższa temperatura, tym mniejsza efektywna pojemność i niższe napięcie. Wilgotność i czystość styków również mają znaczenie. Pomiar w warunkach stabilnych i kontrolowanych daje najbardziej wiarygodne wyniki.

Wybór odpowiedniego sprzętu do pomiaru pojemności

Tester dla początkujących

Dla osób zaczynających przygodę z pomiarem akumulatorów polecam proste testery obciążeniowe z wyświetlaczem LCD, które pozwalają na szybkie sprawdzenie napięcia i kondycji akumulatora. Są tanie i łatwe w obsłudze.

Profesjonalne urządzenia diagnostyczne

Warsztaty i zaawansowani użytkownicy powinni korzystać z analizatorów, które pozwalają na kompleksową ocenę, łącznie z pomiarem rezystancji wewnętrznej i analizą ogniw w akumulatorach litowo-jonowych.

Najczęstsze problemy z akumulatorami wykrywane podczas pomiarów

Podczas testów pojemności często wykrywa się:

• Obniżoną pojemność poniżej normy.
• Wzrost rezystancji wewnętrznej świadczący o degradacji.
• Nierównomierne rozładowanie ogniw w akumulatorach wielokomorowych.
• Uszkodzenia mechaniczne lub korozję styków.

Wykrycie tych problemów pozwala na zaplanowanie wymiany lub regeneracji akumulatora, co zwiększa bezpieczeństwo i efektywność użytkowania.

Akumulatory są sercem wielu urządzeń i pojazdów, dlatego ich regularna kontrola pojemności jest niezbędna do utrzymania pełnej sprawności. Z mojego doświadczenia wynika, że systematyczne testy pomiaru pojemności pozwalają uniknąć nieplanowanych awarii i wydłużają żywotność sprzętu.

Dbając o odpowiedni pomiar i interpretację wyników, możesz efektywnie zarządzać energią i świadomie wybierać sprzęt do testowania akumulatorów dostosowany do swoich potrzeb, zarówno w domu, jak i w profesjonalnym warsztacie.
