Prosty prostownik do ładowania akumulatorów – jak działa i jak go wybrać lub zbudować

Ładowanie akumulatorów to codzienna czynność dla wielu kierowców i majsterkowiczów. Dobór odpowiedniego prostownika oraz zrozumienie jego działania pozwala nie tylko skutecznie naładować akumulator, ale także wydłużyć jego żywotność. Prosty prostownik do ładowania akumulatorów 12V to urządzenie, które warto poznać, zwłaszcza jeśli interesujesz się elektroniką i samodzielnym majsterkowaniem.

Prostownik do ładowania akumulatorów – podstawy działania

Co to jest prostownik i do czego służy

Prostownik to podstawowe urządzenie służące do ładowania akumulatorów, które pracują na prądzie stałym. W praktyce prąd z sieci elektrycznej jest zmienny (AC), a do naładowania akumulatora potrzebny jest prąd stały (DC). Prostownik przetwarza napięcie przemienne na stałe, umożliwiając efektywne i bezpieczne ładowanie akumulatorów samochodowych i innych.

Z mojego doświadczenia wynika, że zrozumienie podstawowych zasad działania prostownika pozwala lepiej dobrać urządzenie do potrzeb oraz samodzielnie wykonać prosty układ ładowania w warunkach domowych. Dzięki temu można nie tylko zaoszczędzić, ale też uniknąć uszkodzeń akumulatora.

Rodzaje prostowników dostępnych na rynku

Na rynku dostępne są różne rodzaje prostowników, które różnią się stopniem zaawansowania i funkcjami:

• Prostowniki manualne – najprostsze, bez automatycznej regulacji napięcia czy prądu, wymagają ręcznej kontroli ładowania.
• Prostowniki automatyczne – wyposażone w układy automatycznej regulacji, które ograniczają prąd i napięcie oraz wyłączają ładowanie po naładowaniu akumulatora.
• Prostowniki impulsowe – nowoczesne urządzenia wykorzystujące technikę impulsową do efektywnego i bezpiecznego ładowania, często z funkcją regeneracji akumulatorów.
• Prostowniki spiralne – specjalistyczne, przeznaczone do określonych typów akumulatorów, np. AGM lub żelowych.

Z mojego doświadczenia, dla początkujących użytkowników najbardziej praktyczne są prostowniki automatyczne – minimalizują ryzyko błędów i uszkodzeń.

Jak działa prostownik na przykładzie prostego układu

Elementy składowe prostownika

Typowy prostownik składa się z kilku podstawowych elementów:

• Transformator – obniża napięcie z sieci (np. 230 V) do wartości odpowiedniej do ładowania (ok. 14-16 V AC).
• Mostek prostowniczy lub diody prostownicze – zamieniają prąd zmienny na stały.
• Filtr kondensatorowy – wygładza napięcie stałe, redukując tętnienia.
• Regulator prądu lub napięcia (opcjonalnie) – zapobiega przeładowaniu i kontroluje proces ładowania.
• Obudowa i zabezpieczenia – chronią układ i użytkownika przed zwarciem, odwrotną polaryzacją lub przepięciami.

Prąd i napięcie ładowania – co warto wiedzieć

Bezpieczne i efektywne ładowanie akumulatora wymaga odpowiedniego doboru napięcia i prądu:

• Napięcie ładowania powinno być wyższe niż nominalne napięcie akumulatora (zwykle 13,8–14,4 V dla akumulatorów 12V), aby umożliwić przepływ prądu do akumulatora.
• Prąd ładowania – zaleca się, aby nie przekraczać 10-30% pojemności akumulatora, np. dla akumulatora 60 Ah prąd ładowania powinien wynosić od 6 A do 18 A, ale najczęściej stosuje się wartości ok. 4-6 A dla dłuższej żywotności.
• Zbyt wysoki prąd może przegrzewać i uszkadzać akumulator, natomiast zbyt niski wydłuża czas ładowania.

W praktyce najczęściej prostownik jest dobierany tak, aby zapewnić ładowanie około 1/10 pojemności akumulatora, co jest kompromisem między szybkością a bezpieczeństwem.

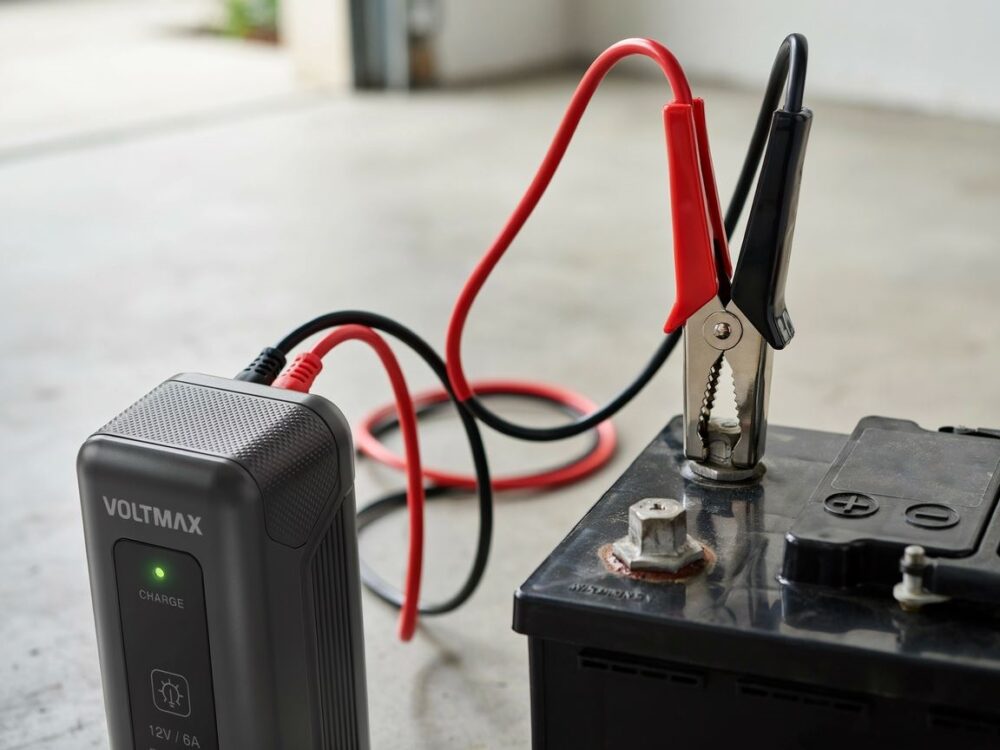

Prosty prostownik do akumulatorów 12V – przykładowy schemat

Instrukcja krok po kroku jak zbudować prostownik

Jeśli chcesz zbudować prosty prostownik do akumulatorów 12V, możesz skorzystać z poniższego schematu i wskazówek:

1. Zakup transformator – o napięciu na uzwojeniu wtórnym około 14-16 V AC i mocy odpowiedniej do prądu ładowania (np. 5 A).
2. Zbuduj mostek prostowniczy – użyj czterech diod prostowniczych (np. typu 1N4007) połączonych w układ mostka Graetza.
3. Dodaj kondensator filtrujący – elektrolityczny kondensator o pojemności około 4700 μF, 25 V, który wygładzi napięcie wyjściowe.
4. Opcjonalnie dodaj rezystor lub potencjometr – jako regulator prądu ładowania, aby nie przekraczać bezpiecznego natężenia.
5. Podłącz przewody do akumulatora – zaciski plus i minus odpowiednio do biegunów akumulatora (pamiętaj o polaryzacji).
6. Zamontuj bezpiecznik – w obwodzie plusa, na przykład topikowy 5 A, dla ochrony urządzenia i akumulatora.
7. Umieść całość w izolowanej obudowie – zabezpieczając przed uszkodzeniami i porażeniem prądem.
8. Przed pierwszym użyciem zmierz napięcie na wyjściu – upewnij się, że jest odpowiednie (około 14 V DC).

W praktyce taka konstrukcja pozwala na ładowanie akumulatorów kwasowych 12 V bez skomplikowanych elektroniki i dużych kosztów. Z mojego doświadczenia wynika, że taki prostownik świetnie nadaje się do użytku warsztatowego lub domowego, pod warunkiem ścisłego przestrzegania zasad bezpieczeństwa.

Bezpieczeństwo podczas montażu i użytkowania

Bezpieczne korzystanie z prostownika jest kluczowe, aby uniknąć uszkodzeń akumulatora lub ryzyka porażenia prądem:

• Zawsze odłącz prostownik od sieci przed podłączeniem lub odłączeniem akumulatora.
• Używaj bezpieczników i zabezpieczeń przeciwzwarciowych.
• Nie przekraczaj zalecanego prądu ładowania.
• Dbaj o prawidłową polaryzację – odwrotne podłączenie może spowodować uszkodzenie prostownika lub akumulatora.
• Ładuj akumulatory w dobrze wentylowanym miejscu – podczas ładowania może wydzielać się wodór.
• Nie pozostawiaj prostownika bez nadzoru podczas ładowania, szczególnie jeśli jest to prostownik manualny.

Prostowniki z automatycznym wyłącznikiem ładowania są bezpieczniejsze, ponieważ po naładowaniu automatycznie odcinają prąd. Z mojego doświadczenia wynika, że to urządzenie warto rozważyć w celu eliminacji błędów i ryzyka przeładowania.

Jak wybrać prostownik do swojego akumulatora

Dostosowanie prostownika do typu akumulatora (kwasowy, AGM, żelowy)

Różne typy akumulatorów wymagają nieco innych warunków ładowania:

• Akumulatory kwasowo-ołowiowe (mokre) – ładowane napięciem około 14,4 V, prąd ładowania do 1/10 pojemności, bez specjalnych wymagań co do sposobu ładowania.
• Akumulatory żelowe – wymagają stabilnego napięcia ładowania niższego niż kwasowe (około 13,8–14,1 V), aby zapobiec uszkodzeniu żelu.
• Akumulatory AGM – podobne wymagania do żelowych, ale mogą tolerować nieco wyższe napięcia, jednak ładowanie impulsowe jest korzystne.
• Akumulatory litowo-jonowe – wymagają specjalistycznych ładowarek, prostownik nie jest odpowiedni.

Dobierając prostownik, zwróć uwagę, czy ma funkcję regulacji napięcia i prądu oraz czy jest przystosowany do konkretnego typu akumulatora. Niektóre nowoczesne prostowniki posiadają tryby dedykowane dla AGM i żelowych.

Prostownik z automatyczną regulacją czy manualny – co lepsze?

Wybór między prostownikiem manualnym a automatycznym zależy od Twoich potrzeb i doświadczenia:

• Manualny prostownik – tańszy i prostszy, ale wymaga stałej kontroli procesu ładowania, ryzyko przeładowania i uszkodzenia akumulatora jest wyższe.
• Prostownik automatyczny – reguluje napięcie i prąd, samoczynnie wyłącza ładowanie po pełnym naładowaniu, jest bezpieczniejszy i wygodniejszy w użyciu.

Z mojego doświadczenia wynika, że dla osób początkujących i do zastosowań domowych najlepszym wyborem są prostowniki z automatyczną regulacją i zabezpieczeniami. Choć są droższe, to inwestycja w bezpieczeństwo i wygodę.

Popularne problemy i błędy przy ładowaniu akumulatorów prostownikiem

Objawy uszkodzonego prostownika lub źle naładowanego akumulatora

Podczas ładowania mogą wystąpić problemy, które warto rozpoznać:

• Akumulator się nie ładuje – możliwa jest uszkodzona dioda prostownicza, przewody lub transformator.
• Przeładowanie akumulatora – powoduje intensywne bulgotanie elektrolitu, nagrzewanie się akumulatora i ryzyko wycieku kwasu.
• Prostownik się przegrzewa – może świadczyć o zwarciu lub przeciążeniu układu.
• Nieprawidłowe napięcie na wyjściu – zbyt wysokie napięcie może uszkodzić akumulator, zbyt niskie – nie naładuje go poprawnie.
• Iskrzenie lub zapach spalenizny – sygnał awarii i zagrożenia pożarowego.

Jeśli zauważysz którykolwiek z tych objawów, natychmiast przerwij ładowanie i sprawdź stan prostownika i akumulatora. W praktyce najlepszym rozwiązaniem jest stosowanie prostowników automatycznych, które minimalizują ryzyko błędów.

Gdzie kupić prostownik i na co zwracać uwagę przy zakupie

Prostowniki są dostępne w sklepach motoryzacyjnych, elektronicznych oraz internetowych platformach sprzedażowych. Przy zakupie zwróć uwagę na:

• Parametry prądu i napięcia ładowania – dostosowane do Twojego akumulatora.
• Obecność automatycznej regulacji i wyłącznika.
• Opinie użytkowników i wiarygodność marki.
• Zabezpieczenia przeciwzwarciowe i odwrotnej polaryzacji.
• Gwarancję i serwis producenta.

Warto porównać kilka modeli, aby wybrać prostownik, który najlepiej spełnia Twoje oczekiwania i budżet.

Z praktyki wynika, że dobrze jest zainwestować w prostownik z automatyczną kontrolą ładowania – nie tylko ułatwia to codzienne użytkowanie, ale również wydłuża żywotność akumulatorów.

Prostownik do ładowania akumulatorów to podstawowe urządzenie, które każdy kierowca lub majsterkowicz powinien znać. Zrozumienie jego działania, odpowiedni dobór oraz znajomość bezpieczeństwa to klucz do efektywnego i bezpiecznego użytkowania. Prosty prostownik do akumulatorów 12V można z powodzeniem zbudować samodzielnie, co stanowi nie tylko ciekawe wyzwanie techniczne, ale i oszczędność. Pamiętaj jednak, by stosować się do wszystkich zasad bezpieczeństwa i dostosować urządzenie do typu akumulatora.

Jeśli planujesz zakup, wybierz prostownik z automatyczną regulacją i zabezpieczeniami – to inwestycja, która zwróci się w postaci bezproblemowego ładowania i ochrony Twojego akumulatora.

Życzę sukcesów w wyborze lub budowie swojego prostownika i bezpiecznych ładowań!
